スコット結線
スコット結線及び逆V変圧器
Single phase transformer
１次側 三相 ２次側 単相
逆Ｖトランス TYPE T-3-1S
１次側 三相 ２次側 単相２回路
スコットトランス TYPE T-3-2S
※Ｖ－逆Ｖトランスの１次側のＶ相はＵ・Ｗ相の２倍の電流が流れますのでご注意ください。
※スコットトランスは２羽側の単相２回路の負荷が平衡していれば１次側（三相回路）も平衡します。

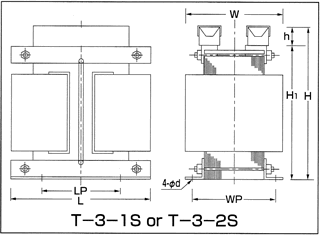

TYPE TK-1SB 寸法表 （TK-1SAの場合はWとHの寸法が変わりますのでご相談ください。）
| 品番 TYPE |
容量 (VA) |
寸法 MM SIZE | 重量Kg | ||||||
| L | Lp | W | Wp | H | Hi | φd | |||
T-3-1S-3K |
3KVA |
300 |
180 |
230 |
130 |
290 |
240 |
12 |
36 |
T-3-1S-5K |
5KVA |
360 |
200 |
260 |
160 |
320 |
260 |
12 |
52 |
T-3-1S-7.5K |
7.5KVA |
400 |
180 |
280 |
170 |
360 |
300 |
12 |
75 |
T-3-1S-10K |
10KVA |
400 |
200 |
300 |
180 |
360 |
300 |
12 |
93 |
T-3-1S-15K |
15KVA |
450 |
220 |
330 |
190 |
420 |
350 |
12 |
135 |
T-3-1S-20K |
20KVA |
480 |
220 |
350 |
200 |
480 |
400 |
12 |
155 |
T-3-1S-30K |
30KVA |
520 |
250 |
380 |
23 |
520 |
450 |
14 |
210 |
T-3-1S-50K |
50KVA |
600 |
300 |
400 |
250 |
650 |
550 |
14 |
350 |
T-3-1S-75K |
75KVA |
660 |
340 |
480 |
280 |
720 |
600 |
14 |
470 |
| T-3-1S-100K | 100KVA | 760 | 400 | 550 |
280 | 800 | 680 | 14 | 520 |
