変圧器・結線図

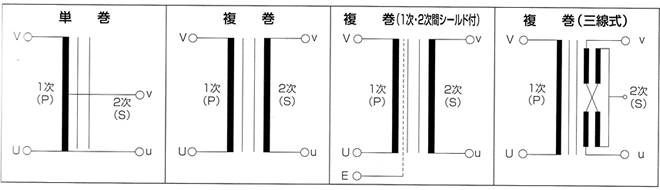

単相変圧器の結線図

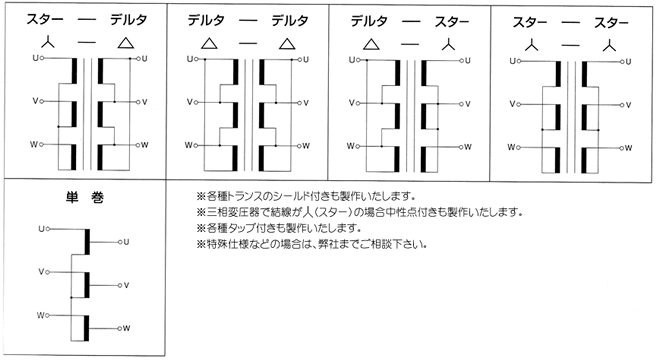

三相変圧器の結線図

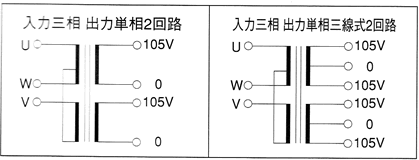

スコット変圧器の結線図

＜例＞

※スコットトランスは２次側の単相２回路の負荷が平衡していれば１次側（三相回路）も平衡します。

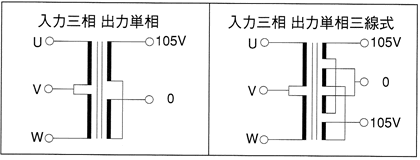

逆V変圧器の結線図

＜例＞

※V-逆Vトランスの１次側のV相はＵ・Ｗ相の２倍の電流が流れますのでご注意下さい。
